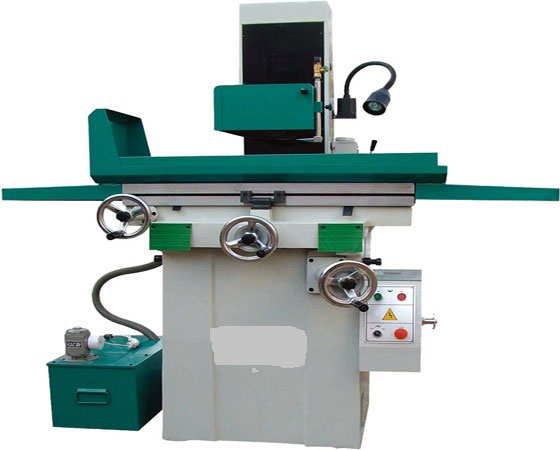

Rectifieuse plane manuelle M1022
Introduction
1. Notre rectifieuse plane adopte un roulement à billes précis exacte classe 7 (niveau P4).
2. Transmission par une courroie crantée, se manipule simplement.
Paramètres techniques | Unités | M1022 | MS1022 | |
Dimensions de rectification max. (L×l×H) | mm | 540×250×450 | 540×250×450 | |
Longueur maximal de meulage | mm | 540 | 540 | |
Largeur maximal de meulage | mm | 250 | 250 | |
Distance entre la surface de table et le centre de broche | mm | 450 | 450 | |
Mode de glissement | Rail type V avec bille d'acier | Rail type V avec bille d'acier | ||
Poids de rail type V avec bille d'acier | Kg | 250 | 250 | |
Taille de la table (L×l) | mm | 540×250 | 540×250 | |
Nombre de T -Slot | mm×n | 14×1 | 14×1 | |
Vitesse de la table | m/min | 3-23 | 3-23 | |
Alimentation croisée sur le Volant de commande | mm | 0.02/Graduation 2.5/révolution | 0.02/Graduation 2.5/révolution | |
Alimentation longitudinale sur le Volant de commande | mm | 0.01/Graduation 1.25/révolution | 0.01/Graduation 1.25/révolution | |
Taille de roue (L×l×H) | mm | 200×20×31.75 | 200×20×31.75 | |
Vitesse de broche | 50Hz | rpm | 2850 | 2850 |
0-6000 | 30-6000 | |||
Moteur de broche | Kw | 1.1 | 1.1 | |
Pompe de refroidissement | Kw | 0.4 | 0.4 | |
Minimum d'écran numérique | mm | 0.001-0.005 | ||
Taille de machine (L×l×H) | mm | 1800×1400×1800 | 1800×1400×1800 | |
Taille d'emballage (L×l×H) | mm | 1200×1340×1960 | 1200×1340×1960 | |
Poids net | T | O.85、 0.90 | O.86、 0.91 |
